यांत्रिक उपकरण क्षेत्रों के लिए डब्ल्यूपीसी ग्रिल स्क्रीन|वोकाना
छत पर एचवीएसी, संयंत्र कक्षों और सेवा क्षेत्रों के लिए हवादार दूरी, सुदृढीकरण विकल्प और हटाने योग्य रखरखाव खण्डों के साथ डब्ल्यूपीसी ग्रिल स्क्रीन।
सामग्री: डब्ल्यूपीसी कम्पोजिट
रंग और बनावट: अनुकूलित करने के लिए उपलब्ध है
MOQ: 1000 वर्गमीटर
- तेजी से वितरण
- गुणवत्ता आश्वासन
- 24/7 ग्राहक सेवा
उत्पाद का परिचय
ज़ियामेन वोकाना बिल्डिंग मटेरियल कं, लिमिटेड यांत्रिक उपकरण क्षेत्रों के लिए डब्ल्यूपीसी ग्रिल स्क्रीन के सबसे अनुभवी निर्माताओं और आपूर्तिकर्ताओं में से एक है|चीन में वोकाना। कृपया यांत्रिक उपकरण क्षेत्रों के लिए थोक उच्च गुणवत्ता वाले डब्ल्यूपीसी ग्रिल स्क्रीन के लिए निश्चिंत रहें|हमारे कारखाने से यहां चीन में निर्मित वोकाना।

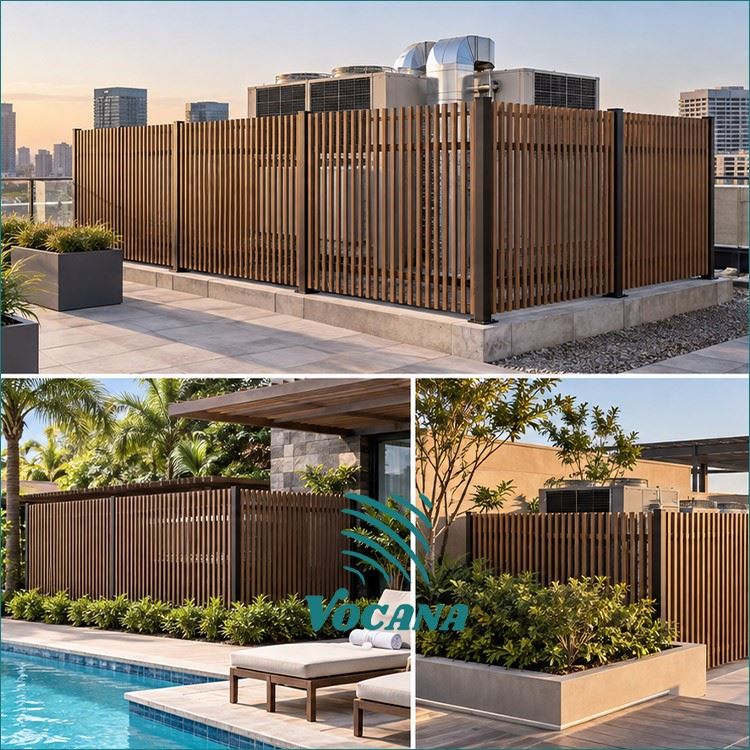

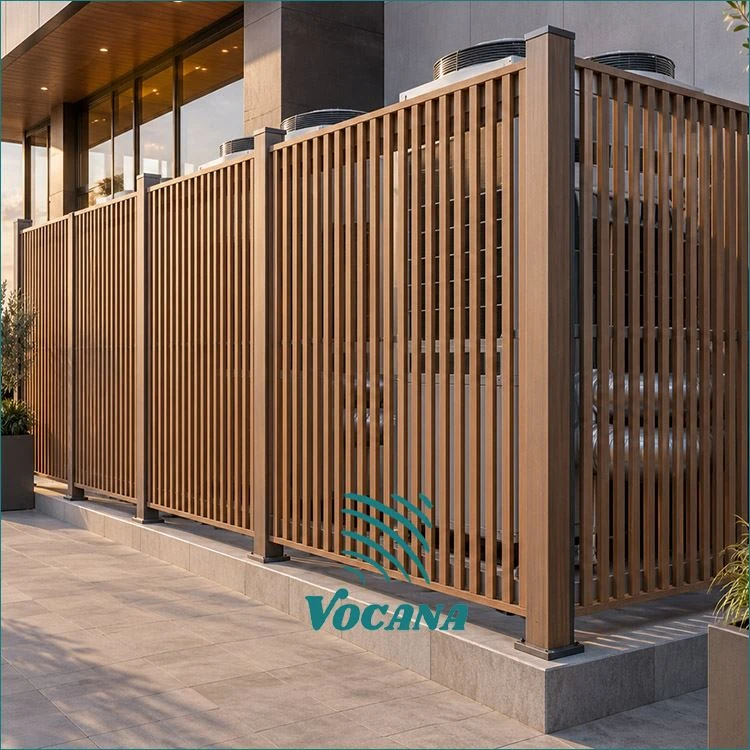

छत पर यांत्रिक उपकरण और सेवा क्षेत्रों के लिए डब्ल्यूपीसी ग्रिल स्क्रीन
भवन निर्माण सेवाओं के लिए डब्ल्यूपीसी ग्रिल स्क्रीन
छत पर यांत्रिक उपकरण, पार्किंग {{0}सेवा क्षेत्र और बाहरी संयंत्र क्षेत्रों को अक्सर कंडेनसर या रखरखाव गलियारों के लिए आवश्यक वायु प्रवाह को बंद किए बिना दृश्य स्क्रीनिंग की आवश्यकता होती है। एक डब्ल्यूपीसी ग्रिल स्क्रीन एक समन्वित लकड़ी की तरह दिखने वाली वास्तुशिल्प परत प्रदान कर सकती है, जब इसे एक अलग फ्रेम पर गैर-संरचनात्मक असेंबली के रूप में डिज़ाइन किया गया हो। प्रोफ़ाइल आकार, स्पष्ट रिक्ति, स्क्रीन ऊंचाई, हवा का दबाव, उपकरण एयरफ्लो और रखरखाव पहुंच को एक साथ हल किया जाना चाहिए।
मैकेनिकल इंजीनियर की वेंटिलेशन आवश्यकताओं को संरक्षित करते हुए स्क्रीन को उपकरण को सामान्य सार्वजनिक दृष्टि से छिपाना चाहिए। डब्ल्यूपीसी बैटन को एचवीएसी उपकरण के लिए निर्माता द्वारा आवश्यक वायु सेवन या डिस्चार्ज क्षेत्र को कम नहीं करना चाहिए।
वास्तुशिल्प लय को परिष्कृत करने से पहले यांत्रिक मुक्त क्षेत्र आवश्यकताओं से ग्रिल रिक्ति निर्धारित करें।
एयरफ़्लो, साइटलाइन और पवन से प्रारंभ करें
सजावटी रिक्ति पैटर्न के बजाय उपकरण क्षेत्र से वास्तुशिल्प मॉड्यूल विकसित करें। उपकरण के पदचिह्न, सेवन और डिस्चार्ज चेहरे, सेवा मंजूरी, छत के किनारे की स्थिति और डिजाइन हवा के दबाव को रिकॉर्ड करें। फिर सड़कों, छतों, होटल के कमरों या पार्किंग डेक से स्क्रीन की ऊंचाई और देखने के कोण स्थापित करें।
डब्ल्यूपीसी प्रोफाइल के बीच स्पष्ट दूरी दृश्य छिपाव, मुक्त वेंटिलेशन क्षेत्र और हवा के संपर्क को नियंत्रित करती है। एक सख्त मॉड्यूल अधिक प्रत्यक्ष दृश्यों को अवरुद्ध करता है लेकिन खुले क्षेत्र को कम करता है। इसलिए मैकेनिकल इंजीनियर को स्क्रीन ऊंचाई के एक निश्चित वास्तुशिल्प विवरण बनने से पहले ग्रिल ज्यामिति को मंजूरी देनी चाहिए।
प्रोफ़ाइल, सुदृढीकरण और समर्थन फ़्रेम
वोकाना के दस्तावेजित 100 × 35 मिमी ग्रिल प्रोफाइल में चयनित परियोजना विवरण के लिए 25 × 25 मिमी स्टील सुदृढीकरण के साथ संगत आंतरिक गुहाएं शामिल हैं। यह लंबी बैटन डिज़ाइन रणनीतियों का समर्थन कर सकता है, लेकिन यह एक सार्वभौमिक स्वीकार्य अवधि नहीं बनाता है। प्रोफाइल ओरिएंटेशन, सपोर्ट स्पेसिंग, हवा का दबाव, फिक्सिंग पॉइंट और स्टील ग्रेड के लिए अभी भी प्रोजेक्ट विशिष्ट सत्यापन की आवश्यकता है।
डब्ल्यूपीसी तत्वों को प्राथमिक संरचनात्मक पदों के रूप में मानने के बजाय स्टील या एल्यूमीनियम समर्थन फ्रेम द्वारा ले जाया जाना चाहिए। छत पर जोखिम के लिए, भवन के वातावरण के अनुसार जंग-संगत ब्रैकेट, स्क्रू और सपोर्ट सदस्यों को निर्दिष्ट करें।
ऊंचाई को स्थिर करने से पहले खुले क्षेत्र की गणना करें
खुला {{0}क्षेत्र अनुपात=कुल स्पष्ट स्लॉट क्षेत्र ÷ सकल जंगला क्षेत्र।वास्तुशिल्प मुक्त क्षेत्र निर्धारित करने के लिए प्रस्तावित प्रोफ़ाइल चौड़ाई और स्पष्ट रिक्ति का उपयोग करें, फिर एचवीएसी निर्माता की सेवन, निकास और निकासी आवश्यकताओं के साथ परिणाम की तुलना करें। केवल उपकरण छिपाव बढ़ाने के लिए आवश्यक वेंटिलेशन को कम न करें।
कोनों पर, संरचनात्मक भार को स्थानांतरित करने के लिए सजावटी मैटर पर निर्भर रहने के बजाय नियंत्रित समर्थन पर प्रत्येक ऊंचाई को समाप्त करें। लंबे ग्रिल रन को चयनित डब्ल्यूपीसी प्रोफ़ाइल के लिए सत्यापित मूवमेंट भत्ता भी बरकरार रखना चाहिए।

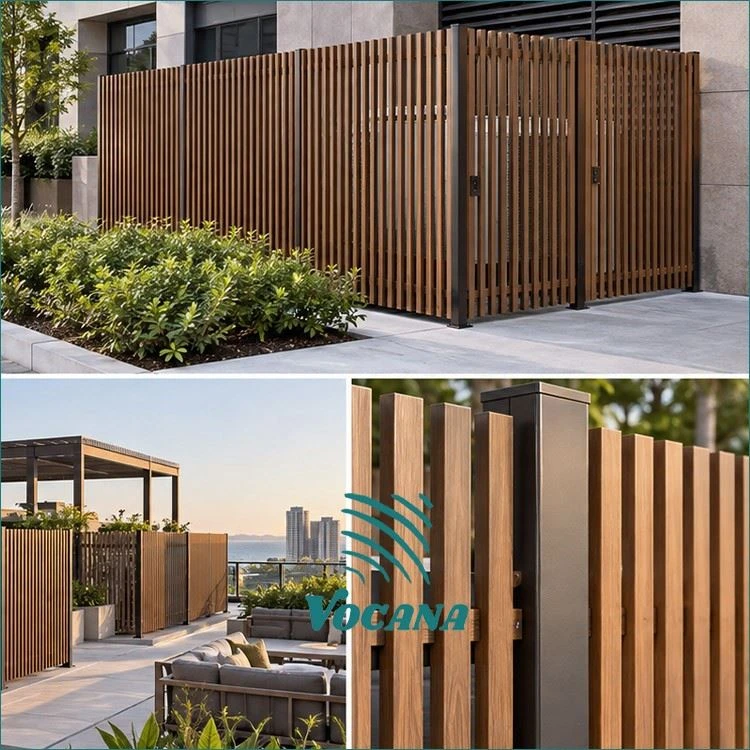

रखरखाव पहुंच के आसपास ग्रिल डिज़ाइन करें
जब तकनीशियन फ़िल्टर, आइसोलेशन वाल्व, कंडेनसर पैनल या उपकरण हटाने के मार्गों तक नहीं पहुंच पाते हैं तो मैकेनिकल स्क्रीन परिचालन संबंधी समस्याएं पैदा करती हैं। उत्पादन से पहले लंबी ऊंचाईयों को निश्चित और हटाने योग्य खाड़ियों में विभाजित करें। एक हटाने योग्य बे को पूरी स्क्रीन को नष्ट किए बिना डब्ल्यूपीसी सदस्यों को हटाने के लिए अपने स्वयं के सहायक फ्रेम, सुलभ फास्टनरों और पर्याप्त निकासी की आवश्यकता होती है।
प्रवेश द्वारों को ग्रिल ताल के साथ दृष्टिगत रूप से संरेखित रखें, लेकिन विनाशकारी फिक्सिंग के पीछे सेवा कार्यों को न छिपाएं। जहां छत के उपकरण को भवन के सेवा जीवन के दौरान बदला जा सकता है, स्क्रीन मॉड्यूल के निर्माण से पहले भविष्य में हटाने के उद्घाटन की स्थापना करें।
अनुमोदन एवं गुणवत्ता-नियंत्रण पैकेज
सामान्य डब्ल्यूपीसी नमूने के बजाय सटीक ग्रिल प्रोफाइल, फिनिश और समर्थन अवधारणा को मंजूरी दें। वोकाना के विभाजन -ट्यूब क्यूसी दस्तावेजों में चयनित प्रोफाइल के लिए सुदृढीकरण संगतता शामिल है, और दस्तावेजित 100 × 35 मिमी ग्रिल प्रोफाइल में एक परिभाषित क्यूसी वजन सीमा है। आयामी जांच, प्रोफ़ाइल सीधापन, फिनिश स्थिरता और सुदृढीकरण विवरण चयनित उत्पादन प्रोफ़ाइल से जुड़े रहना चाहिए।
सलाहकार समीक्षा के लिए, ग्रिल ऊंचाई, प्रोफ़ाइल अनुभाग, स्पष्ट रिक्ति, समर्थन फ़्रेम ड्राइंग, एंकर अवधारणा, फिनिश नमूना और लागू उत्पाद दस्तावेज़ीकरण तैयार करें। पवन{2}भार गणना, उपकरण वायुप्रवाह अनुमोदन, छत{{3}वाटरप्रूफिंग इंटरफेस और संरचनात्मक एंकर परियोजना के विशिष्ट डिजाइन आइटम बने हुए हैं।
विशिष्ट अनुप्रयोगों में छत पर एचवीएसी परिसर, होटल सेवा क्षेत्र, पार्किंग संरचना इंटरफेस, लोडिंग जोन, पोडियम प्लांट रूम और लैंडस्केप उपयोगिता क्षेत्रों का सामना करना शामिल है। ग्रिल फ़िनिश आसन्न मुखौटे, छत या बाड़ लगाने की सामग्री के साथ समन्वयित हो सकती है, जबकि प्रत्येक प्रणाली अपनी स्वयं की संरचनात्मक विशिष्टता रखती है।
यांत्रिक उपकरण स्क्रीन अक्सर पूछे जाने वाले प्रश्न
डब्ल्यूपीसी ग्रिल स्क्रीन को एचवीएसी उपकरण के आसपास कितना खुला क्षेत्र प्रदान करना चाहिए?
कोई सार्वभौमिक प्रतिशत नहीं है. स्पष्ट प्रोफ़ाइल रिक्ति से मुक्त क्षेत्र की गणना करें, फिर मैकेनिकल इंजीनियर से इसे उपकरण निर्माता की इनटेक, डिस्चार्ज और सर्विस {{1}क्लीयरेंस आवश्यकताओं के अनुसार सत्यापित करें। केवल दृश्य छिपाव को बढ़ाने के लिए आवश्यक वायु प्रवाह को कम न करें।
क्या 100 × 35 मिमी डब्ल्यूपीसी ग्रिल प्रोफ़ाइल को लम्बी स्क्रीन के लिए सुदृढ़ किया जा सकता है?
प्रलेखित प्रोफ़ाइल में 25 × 25 मिमी स्टील सुदृढीकरण के साथ संगत गुहाएं शामिल हैं। इंसर्ट परियोजना के विशिष्ट विवरण का समर्थन करता है, लेकिन वास्तविक स्थापना के लिए स्क्रीन की ऊंचाई, हवा का दबाव, समर्थन रिक्ति, स्टील विनिर्देश और कनेक्शन को अभी भी सत्यापित किया जाना चाहिए।
क्या छत पर डब्ल्यूपीसी ग्रिल्स को सीधे एचवीएसी उपकरण पर लगाया जाना चाहिए?
नहीं, एक स्वतंत्र समर्थन ढाँचे और एंकरेज रणनीति का उपयोग करें। यांत्रिक उपकरणों को सेवा मंजूरी, कंपन अलगाव और भविष्य में प्रतिस्थापन पहुंच की आवश्यकता होती है, जबकि छत के एंकर और वॉटरप्रूफिंग प्रवेश के लिए संरचना और छत प्रणाली के साथ समन्वय की आवश्यकता होती है।
निरंतर ग्रिल ऊंचाई में प्रवेश द्वारों को कैसे शामिल किया जाना चाहिए?
अपने स्वयं के सहायक फ्रेम पर हटाने योग्य या टिका हुआ खण्ड बनाएं और आसन्न निश्चित पैनलों के साथ ग्रिल रिक्ति को संरेखित करें। फास्टनरों को सुलभ रखें और मॉड्यूल के निर्माण से पहले नियमित सेवा और भविष्य के उपकरण प्रतिस्थापन के लिए आवश्यक उद्घाटन की पुष्टि करें।
संबंधित डब्ल्यूपीसी स्क्रीनिंग संसाधन
तुलना करनाबाहरी डब्ल्यूपीसी लकड़ी ट्यूब प्रोफाइल, मौसम प्रतिरोधी डब्ल्यूपीसी विभाजन ट्यूब, वाणिज्यिक भवन डब्ल्यूपीसी सिस्टमऔरवोकाना परियोजना समाधानआसन्न वास्तुशिल्प क्षेत्रों के साथ उपकरण स्क्रीन का समन्वय करते समय।
उपकरण सबमिट करें-स्क्रीन एलिवेशन
ग्रिल ऊंचाई, स्क्रीन ऊंचाई, उपकरण लेआउट, सेवा मंजूरी, परियोजना स्थान, डिज़ाइन हवा का दबाव, पसंदीदा प्रोफ़ाइल दिशा और समाप्ति भेजें। स्क्रीन शेड्यूल जारी होने से पहले वोकाना प्रोफ़ाइल चयन, सुदृढीकरण अनुकूलता, मॉड्यूल रिक्ति और बदली जाने योग्य बे योजना की समीक्षा कर सकता है।
